昆仑通态触摸屏MCGSPro组态软件之配方
一、功能概述
配方构件实现配方的展示、选择及编辑功能。数据的可视化展示，配方的点击选中，以及双点击编辑是其主要功能。配方构件可以通过组态设置，选择自己喜欢的展示风格。可以设置是否允许用户编辑配方内容。配方构件的方法，可以满足大部分配方操作需求。
二、构件加载
配方构件为外挂构件，其使用方法与内置构件略有不同。首先检查构件工具箱，观察是否存在配方构件图标（如下图）。
若没有则点击组态软件菜单项“工具”|“动画构件管理”弹出如下图所示对话框，选中配方构件并点击“增加”按钮将构件添加到工具箱中。使用时从构件工具箱中拖动构件进行绘制。
三、组态配置
组态时用鼠标双击配方构件，弹出构件的属性设置对话框。本构件包括基本属性、数据显示、可见度属性三个属性页。
（1）基本属性页

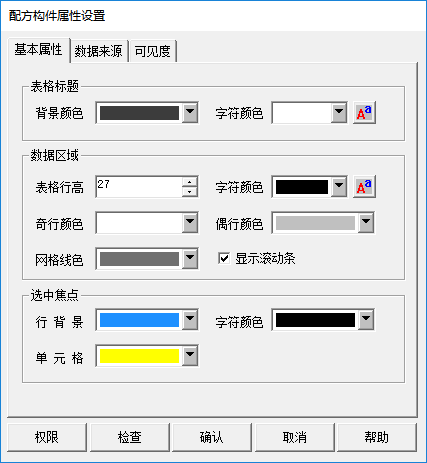

这里设置构件的基本显示情况，如下图：
1）表格标题-背景颜色：标题行背景颜色，支持透明色；
2）表格标题-字符颜色：标题行字符颜色，不支持透明色；
3）表格标题-字体设置：标题行字体、字形、大小设置；
4）数据区域-表格行高：表格每行高度，包括标题行（有效取值范围 1~ 65535）；
5）数据区域-字符颜色：表格除标题行的字符颜色，不支持透明色；
6）数据区域-奇行颜色：表格奇数行背景颜色，支持透明色；
7）数据区域-偶行颜色：表格偶数行背景颜色，支持透明色；
8）数据区域-网格线色：表格线颜色，支持透明色；
9）数据区域-是否显示滚动条：运行时构件是否绘制滚动条；
10）选中焦点-行背景：焦点行背景颜色，支持透明色；
11）选中焦点-单元格：焦点单元格背景颜色，支持透明色；
12）选中焦点-字符颜色：焦点行字符颜色，不支持透明色。
（2）配方数据显示页

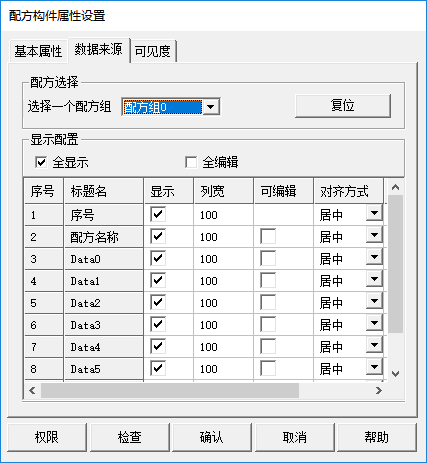

配方数据页见下图所示:
1）配方组选择：下拉框选择构件关联配方组。
2）复位：关联配方显示配置初始化。
3）显示配置-标题名：配方项显示名称，多语言时根据语言切换，无法修改。
4）显示配置-显示：控制指定列是否显示。
5）显示配置-列宽：控制指定列列宽（有效取值范围0~65535）。
6）显示配置-可编辑：控制指定列（序号列除外）是否可在运行时点击编辑。
7）显示配置-对齐方式：控制指定列文本对齐方式（左对齐/居中/右对齐）。
8）显示配置-小数位数：控制指定列数值显示时的小数位数。
9）全显示：全部列均显示或不显示。
10）全编辑：除序号列外全部列在运行时可以或者不可以点击编辑。
（3）可见度属性页

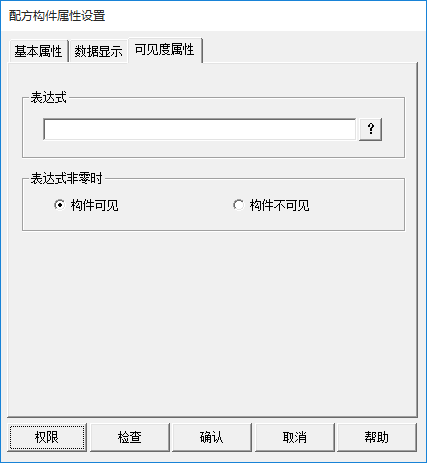

用户可以在可见度属性页中关联表达式，用以控制标准按钮构件的是否可见，当配方构件不可见时，在指定区域的鼠标点击动作不会生效。配方构件的可见度属性页见下图;
1）表达式：本项中输入一个表达式用于控制按钮是否可见，或者通过“?”从显示的表达式列表中选取，不置任何表达式时，构件始终可见。
2）按钮可见：当表达式的为非0时，按钮可见。
3）按钮不可见：当表达式的值为非0时，按钮不可见。
四、构件方法
Refresh()
函数意义： 刷新配方构件数据
参 数： 无
返 回 值： 无
实 例： 配方测试.控件0.Refresh()
SetEditable(列索引, 编辑标志)
函数意义： 设置配方构件指定列是否可编辑
参 数： 列索引，整数，序号列索引为0
编辑标志，整数，0不可编辑，非0可编辑
返 回 值： 整数
= 0，设置成功
= -1，列索引越界
= -2，序号列不可设置
实 例： 配方测试.控件0.SetEditable(1，0)
注意事项： 列索引为-1时表示设置列为除序号列外的所有列，比如关闭点击编辑可以使用：配方测试.控件0.SetEditable(-1，0)来操作。
SetColumnWidth(列索引，列宽)
函数意义： 设置配方构件指定列列宽
参 数： 列索引，整数，序号列索引为0
列宽，整数，需要设置的列宽度（有效取值范围0~65535）
返 回 值： 整数
= 0，设置成功
= -1，列索引越界
= -2，列宽值不在有效取值范围内
实 例： 配方测试.控件0.SetColumnWidth(1，100)
注意事项： 列索引为-1时表示设置列为除序号列外的所有列，比如统一设置列宽可以使用：配方测试.控件0.SetColumnWidth(-1，100)来操作。
SelectCell(行索引，列索引)
函数意义： 设置构件选中配方行与单元格
参 数： 行索引，整数，选中行
列索引，整数，选中列
返 回 值： 整数
= 0，选择成功
= -1，行索引越界
= -2，列索引越界
实 例： 配方测试.控件0.SelectCell(3,4)
注意事项： 选中操作时界面会定位到当前配方
GetName()
函数意义： 获取当前配方的配方名称
参 数：无
返 回 值： 字符型，配方名称
实 例： 配方测试.控件0.GetName()
注意事项： 空配方组返回字符串为空
EditCell()
函数意义： 编辑构件当前选中单元格
参 数： 无
返 回 值： 整数
= 0，操作成功
= -1，选中单元格所在列不支持编辑
实 例： 配方测试.控件0.EditCell()
注意事项： 此方法适于热键操作
PageUp()
函数意义： 上翻页
参 数： 无
返 回 值： 整数
= 0，翻页成功
= -1，翻页失败
实 例： 配方测试.控件0.PageUp()
PageDown()
函数意义： 下翻页
参 数： 无
返 回 值： 整数
= 0，翻页成功
= -1，翻页失败
实 例： 配方测试.控件0.PageDown()
Save()
函数意义： 配方数据存盘
参 数： 无
返 回 值： 整数
= 0，存盘成功
= -1，存盘失败
实 例： 配方测试.控件0.Save()
ReadFromData()
函数意义： 读取配方关联变量当前数据写入构件光标所在配方数据
参 数： 无
返 回 值： 整数
= 0，读取成功
= -1，读取失败
实 例： 配方测试.控件0.ReadFromData()
WriteToData()
函数意义： 将构件光标所在配方数据写入配方关联变量中
参 数： 无
返 回 值： 整数
= 0，写入成功
= -1，写入失败
实 例： 配方测试.控件0.WriteToData()
Add()
函数意义： 配方末尾新增配方
参 数： 无
返 回 值： 整数
= 0，新增成功
= -1，新增失败
实 例： 配方测试.控件0.Add()
Insert()
函数意义： 配方构件光标所在配方前插入配方
参 数： 无
返 回 值： 整数
= 0，插入成功
= -1，插入失败
实 例： 配方测试.控件0.Insert()
Copy()
函数意义： 配方构件光标所在配方拷贝后插入到下一条配方，并定位
参 数： 无
返 回 值： 整数
= 0，拷贝成功
= -1，拷贝失败
实 例： 配方测试.控件0.Copy()
MoveUp()
函数意义： 配方构件光标所在配方前移一个位置
参 数： 无
返 回 值： 整数
= 0，移动成功
= -1，移动失败
实 例： 配方测试.控件0.MoveUp()
MoveDown()
函数意义： 配方构件光标所在配方后移一个位置
参 数： 无
返 回 值： 整数
= 0，移动成功
= -1，移动失败
实 例： 配方测试.控件0.MoveDown()
Delete()
函数意义： 删除配方组处于构件光标位置的配方
参 数： 无
返 回 值： 整数
= 0，删除成功
= -1，删除失败
实 例： 配方测试.控件0.Delete()
Import()
函数意义： 从csv文件中导入配方数据
参 数： 无
返 回 值： 整数
= 0，导入成功
= -1，导入失败
实 例： 配方测试.控件0.Import()
注意事项： 导入文件名为配方组名称，文件中数据结构需要与配方结构一致，否则均会失败，触摸屏上文件路径为U盘路径，Windows模拟运行环境上，文件应该位于../安装目录/Program/export目录下。
Export()
函数意义： 导出配方数据到csv文件
参 数： 无
返 回 值： 整数
= 0，导出成功
= -1，导出失败
实 例： 配方测试.控件0.Export()
注意事项：导出文件名为配方组名称，触摸屏上文件路径为U盘路径，Windows模拟运行环境上，文件应该位于../安装目录/Program/export目录下。
ImportFromFile(文件名,文件类型)
函数意义： 从指定文件导入配方数据
参 数： 文件名，字符串，文件名以”$MCGS_DIR_USER/”开头表示触摸屏用户目录下的文件，其他情况表示U盘目录下的文件，例如”Dir/test.csv”
文件类型，整数，指定导入文件的类型，目前仅支持0(csv文件类型)
返 回 值： 整数
= 0，导入成功
= -1，导入失败
实 例： 配方测试.控件0.ImportFromFile(“$MCGS_DIR_USER/test.csv”,0)
注意事项：导入U盘文件只需要文件名为U盘下的目录文件即可，U盘根目录下直接写入文件名即可。
ExportToFile(文件名,文件类型)
函数意义： 导出配方数据到指定文件
参 数： 文件名，字符串，文件名以”$MCGS_DIR_USER/”开头表示触摸屏用户目录下的文件，其他情况表示U盘目录下的文件，例如”Dir/test.csv”
文件类型，整数，指定导出文件的类型，目前仅支持0(csv文件类型)
返 回 值： 整数
= 0，导出成功
= -1，导出失败
实 例： 配方测试.控件0.ExportToFile(“$MCGS_DIR_USER/test.csv”,0)
注意事项：导出到U盘根目录直接写入文件名即可。
五、构件属性
StartIndex：
属性意义： 设置或获取配方构件显示起始列行号
属性类型： 整数
读写属性： 读写
注意事项： 起始行号从序号0开始，不超过最后一行值。
CurIndex：
属性意义： 设置或获取当前配方行号
属性类型： 整数
读写属性： 读写
注意事项： 当前行号从序号0开始，不超过最后一行值。
