以下以MT6103ip的触摸屏和三菱FX系列PLC的连接作为样例，完成一台触摸屏连接多台多同型号PLC。首先PLC必须配备485BD板，不能用编程口，这一点要注意一下。下面我们就开始讲解。

01

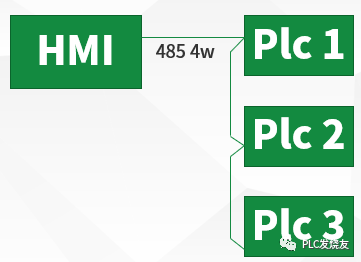

确定好连接方案，如下 ：

02

硬件接线

            以下是触摸屏的接线端子，有9个引脚，有一组RS485 4W的，可以拿来和PLC连接.

以下是PLC的bd板位置（左边绿色位置就是）

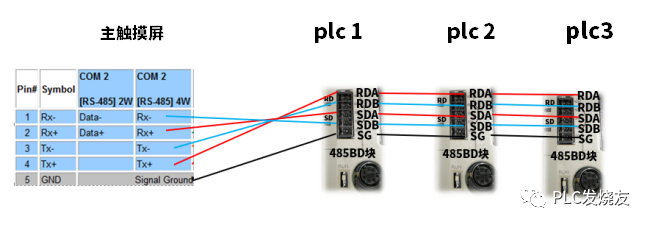

            触摸屏和PLC的BD板之间的连接如下（COM2）

1、2号引脚接一个110欧的电阻，3、4号引脚接一个120欧的电阻，触摸屏端和最后一个PLC都需要接，增强抗干扰能力。

03

屏参数的设置

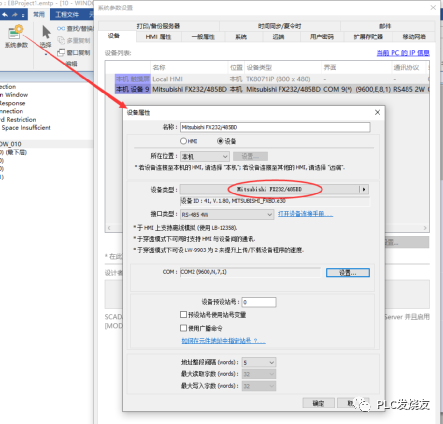

            打开威伦软件，新建文件MT6103IP，添加本机PLC选择Mitsbishi FX232/485BD这个协议, 选择COM2用485 4W通讯，在HMI属性里把站号设为0，其他参数默认。

04

            PLC的设置

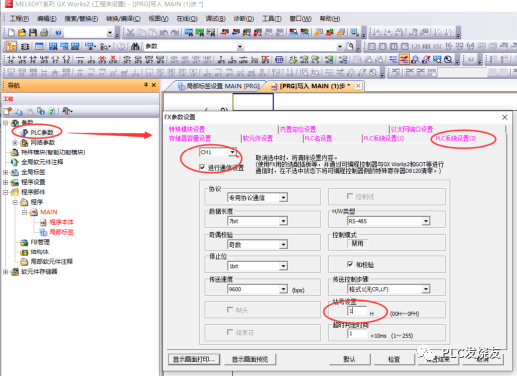

            第一台（站号设置为1，注意选择专用通讯协议，勾选和校验，其他通讯参数要一一对应）

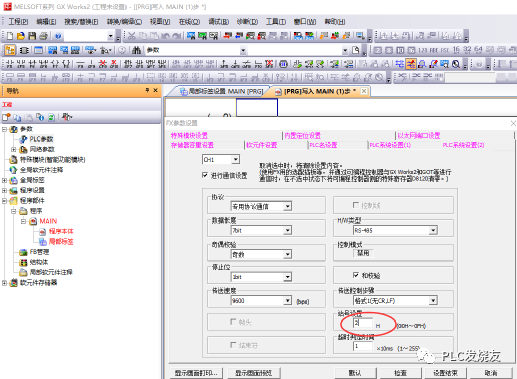

            第二台（站号设置为2）

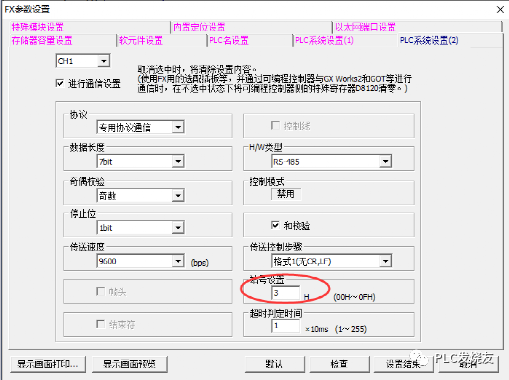

            第三台（站号设置为3）

            完成以上内容，就可以实现一PLC与多台威伦的触摸屏进行通讯了。

05

触摸屏编写

            在地址前面加个1#就是1号站的元件，在地址前面加个2#就是2号站的元件，在地址前面加个3#就是3号站的元件。

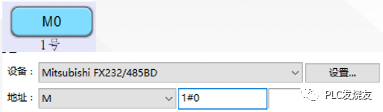

1号站

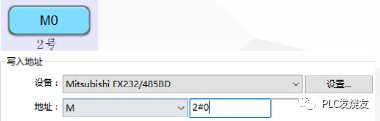

2号站

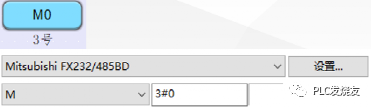

3号站

            触摸屏用的是威纶通EB pro V6.02软件写的，PLC软件用的是works2 1.576版本的。
